簡易井口裝置-套管頭產品參數：

KY50-4.0-Ⅱ簡易采油井口裝置-套管頭技術質量參數（參見附圖）

a.公稱壓力:4MPa;主體法蘭部分:13.8MPa；

b.公稱通徑:50mm;

c.適用介質:水、油等;

d.材料級別:AA；

e.規范級別:PSL1；

f.性能級別:PR1；

g.溫度級別:PU.

h.雙管流程

套管頭是安裝在表層套管柱上端，用來懸掛表層套管以外的各層套管和密封套管環形空間的井口裝置部件。常見套管頭種類有：單層套管頭、雙層套管頭、三層套管頭。

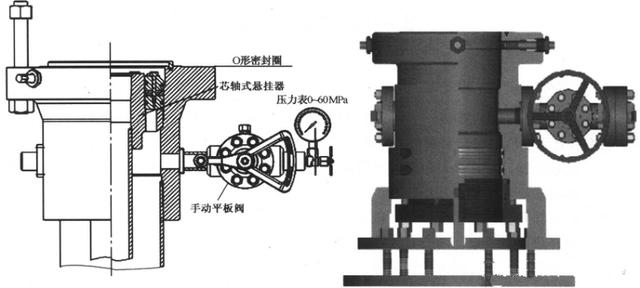

1、單層套管頭

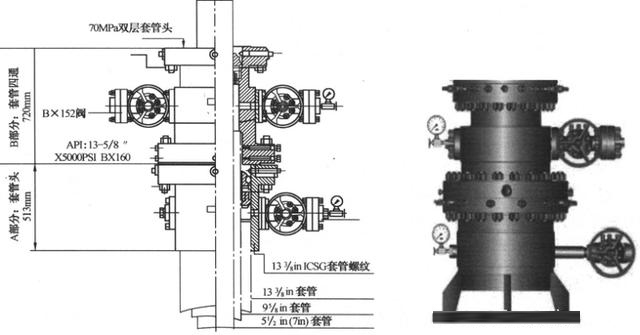

2、雙層套管頭

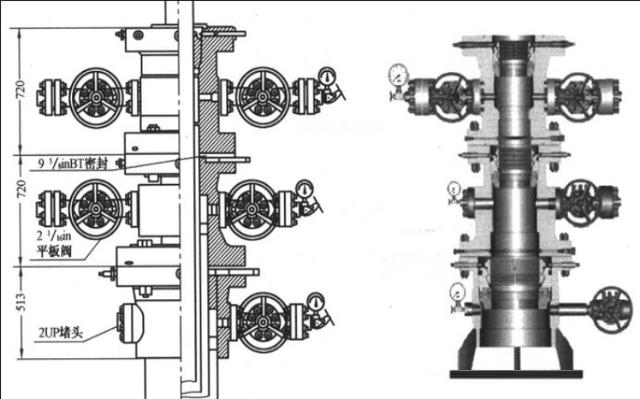

3、三層套管頭

套管頭的作用

1、通過懸掛器懸掛除表層套管之外的各層套管的部分或全部重量；
2、在內外層套管柱之間形成壓力密封；
3、連接防噴器等井口裝置；
4、為釋放可能積聚在兩成套管柱之間的壓力提供出口；
5、在緊急情況下，可由套管頭側孔向井內泵入流體，例如壓井液或者滅火劑等；

套管頭結構特征與密封原理
套管頭主要由底部套管頭、套管懸掛器、套管頭四通和閥門等部件組成。
套管頭密封由套管頭本體、BT形橡膠密封圈、套管懸掛器、燕尾形橡膠密封圈、頂絲V形密封圈、密封墊環構成。

套管懸掛器座掛在套管頭本體臺階上，由于套管的懸重，金屬與金屬的接觸就產生剛性被動密封，套管懸掛器與套管的密封為螺紋密封。
套管頭四通有與套管懸掛器外徑（或套管外徑）相匹配的BT密封及相應的注脂、試壓孔，使用時必須從注脂閥注入高壓密封脂，方能使BT密封起作用。
若密封出現滲漏，應從注脂閥和試壓閥分別注入密封脂，使密封繼續生效。
注脂壓力不超過該法蘭額定工作壓力；如密封套管，則不超過該套管的額定許用擠毀壓力。

壓力試壓孔用于套管懸掛器外密封試驗。
法蘭上有頂絲，用于鎖定防磨套（保護密封面），在座套管懸掛器后，又能將套管懸掛器鎖定。
若頂絲處出現滲漏，可擰緊壓帽，使密封生效。套管頭四通兩側口法蘭，一端接平板閥（或盲法蘭），另一端接平板閥、絲扣法蘭、接頭、截止閥及壓力表，經壓力表可觀察兩套管層之間的環空壓力。
